收藏：实验室如何做出标准试板检测结果，请参考这个！！
本标准适用于以水作为主要分散介质、在大气腐蚀环境条件下使用的低合金碳钢材质的钢结构表面用防腐涂料，本标准不适用于浸泡、埋地、储罐衬里等腐蚀环境以及很高腐蚀性的大气腐蚀环境下使用的钢结构用水性防腐涂料。

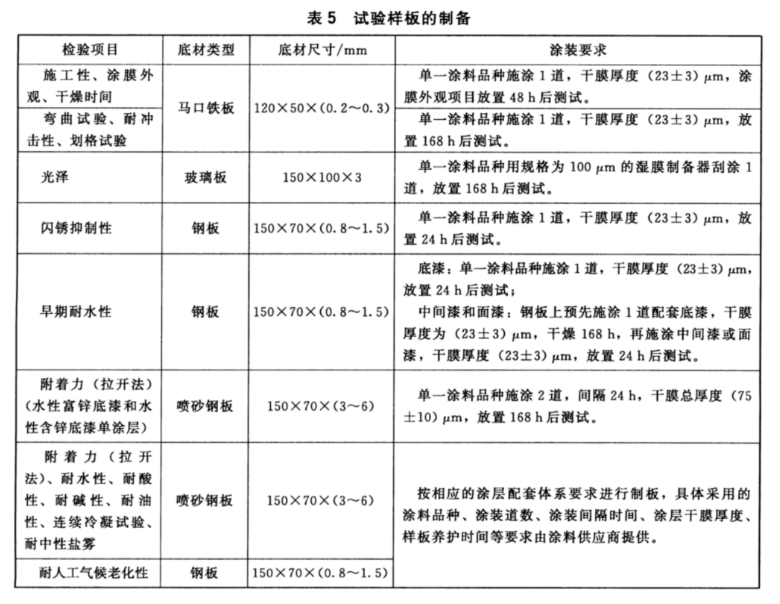

除另有商定外，按表5中规定制备试验样板。采用与本标准规定不同的样板制备方法和干厚度应在检验报告中注明。
涂膜厚度的测量按 GB/T 13452.2-2008 的规定进行，测量喷砂钢板上干膜厚度时，从试板的上部、中部和底部各取不少于 2 次读数，读数时距离边缘至少 10 mm，去任异常高或低的读数，取6次读数的平均值。

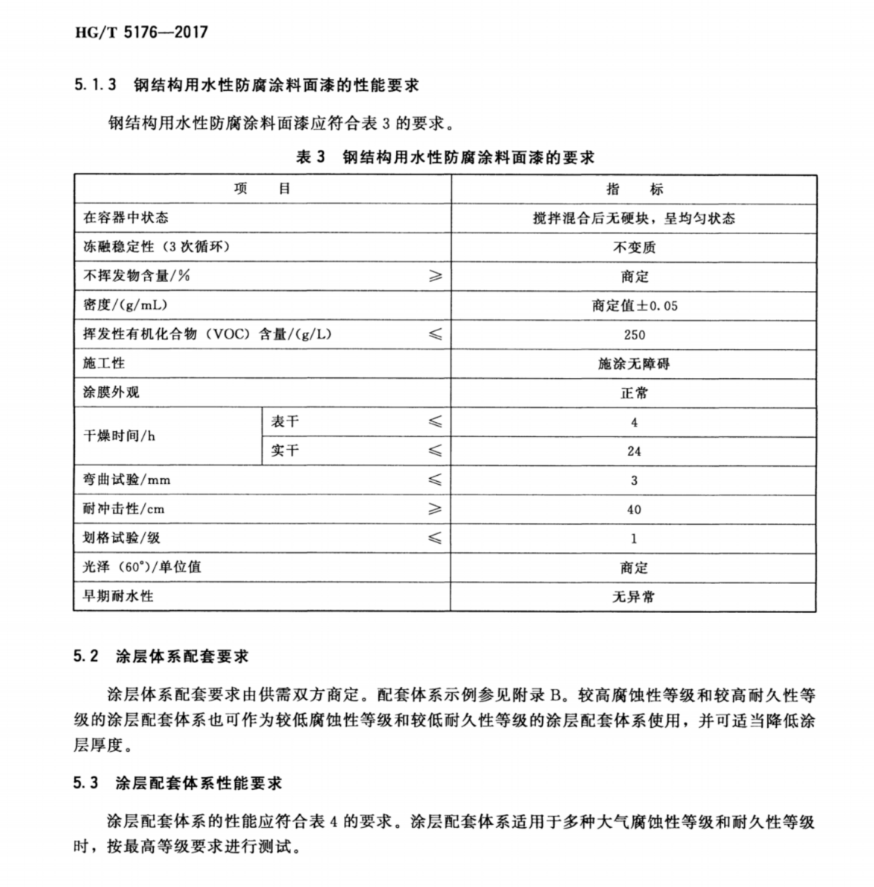

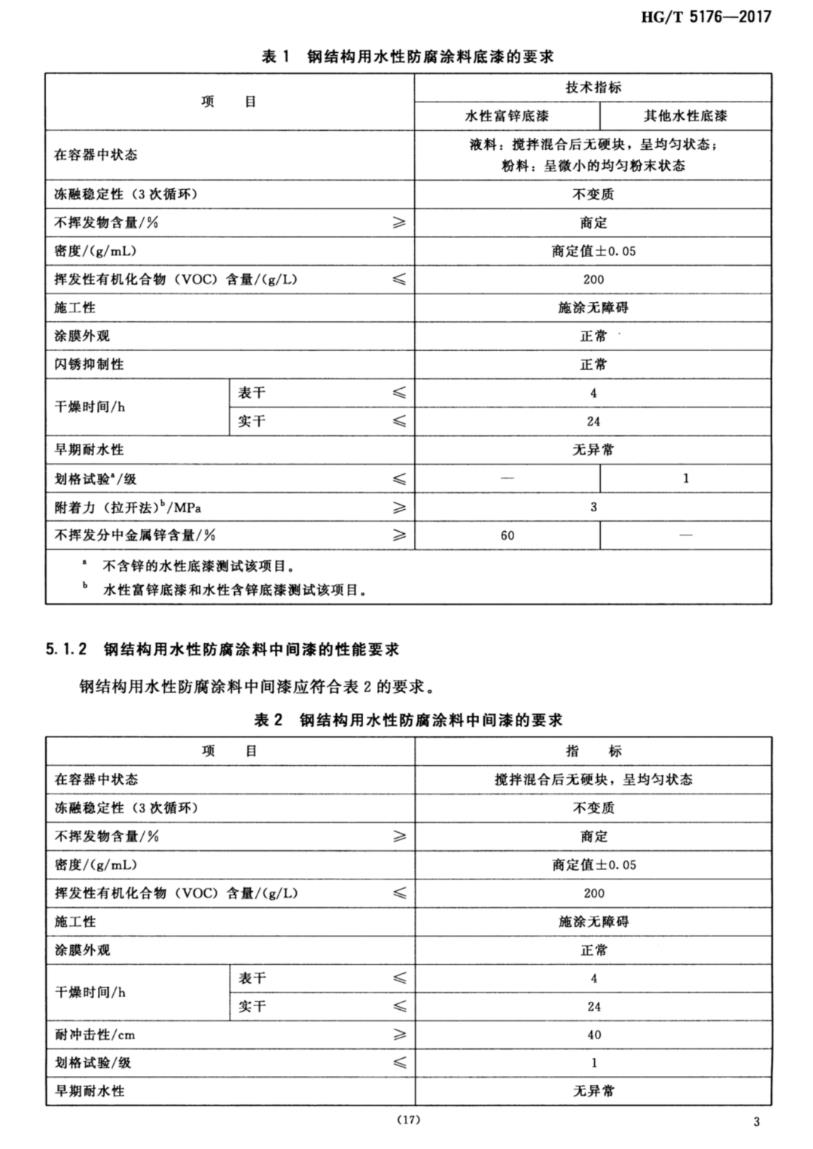

钢结构用水性防腐涂料测试方法
一般要求
除非另有规定，在试验中仅使用确认为化学纯及以上纯度的试剂和符合 GB/T 6682-2008 中三级水要求的蒸馏水或去离子水。试验溶液在试验前预先调整到试验温度。
在容器中状态
粉料:以目视观察进行评定，应圣微小的均匀粉末状态。
液料:打开容器，用调刀或搅拌棒搅拌，允许容器底都有沉淀。若经搅拌易于混合均匀，可评定为“搅拌混合后无硬块，呈均匀状态”。多组分涂料应分别检验各组分。
冻融稳定性
按 GB/T 9268-2008 中 A 法进行。仅测试含水组分。
不挥发物含量
按 GB/T 1725-2007 的规定进行。将产品各组分(不包括稀释剂)按生产商定的比例混合均匀后进行测试。烘烤温度为 （105士2) ℃，烤时间为2h ，称样量为 (2±0.2)g。
密度
接GB/T 6750-2007 的规定进行。将产品各组分《不包括释剂)按生产商规定的比例混合均匀后进行测试。
挥发性有机化合物 (VOC) 含量
按 GB/T 23986-2009 中10.4 的规定进行。将各组分按产品明示的施工配比混合后进行测定。如稀释剂的使用量为某一范围时，应按产品施工配比规定的最大稀释比例混合。如用水作为稀释剂，不考虑稀释配比。
施工性
采用选择的施涂方法涂装试板。如施涂过程中无明显阻力，无明显拉丝、气泡、资挂等现象，可评为“施涂无陈碍”
涂膜外观
对施工性试验涂装并放置 48h 后的样板进行检查。如无起皱、色斑、颗粒、缩孔和光泽不均等现象，可评定为“正常”。
闪锈抑制性
除另有商定外，按上表的规定制板，将试板放置 24 h 后目视观察涂涂表面有无锈蚀。之后立即将试板漫泡在甲乙酮[也可采用混合溶剂 (二甲苯:丁醇=3 :1，体积比)]溶剂 中，去除涂膜 (必要时可用木质工具)，目视观察底材上有无锈点。目视观察涂膜表面无透锈、底材上也无锈点，则评定为“正常”。
干操时间
按 GB/T 1728-1979 的规定进行。表干按乙法进行，实干按甲法进行。
早期耐水性
除另有商定外，将按上表规定制备并养护的试板的涂层的一半浸人蒸馏水中 5 h，然后取出试板进行目视观察。如浸泡区城未出现起泡、生锈、开裂和剥落等涂膜病态现象，而且试板在标准条件下，恢复 2 后漫泡区域与未浸泡区城相比未观察到明是变色，则认为“无异常”。
划格试验
按GB/T9286-1998 的规定进行
附着力(拉开法)
按 GB/T 5210-2006 的规定进行，采用直为 20mm 的试柱，上下两个试柱与试板同轴心对接进行试验。盐雾试验后样板的附着力(拉开法）测试应在符合 GB/T 9278 定的条件下状态调节14d后进行。如果盐雾试验中出现生锈、起泡、开裂、剥落等涂膜病态现象，则不再进行盐雾试验后样板的附着力(拉开法)测试。需要测试盐雾试验后附着力(拉开法)的样板在进行盐等试验前需用原漆或性能比其更好的漆进行封边封背。
不挥分中金属锌含量
按 HG/T 3668-2009 中 5.7 的规定进行测试。
耐冲击性
按 GB/T 1732-1993 的规定进行。
弯曲试验
按GB/T 6742-2007 的规定进行。
光泽
按 GB/T 9754-2007 的规定进行。
耐水性
按GB/T 1733-1993 中甲法的规定进行。试板投试前除封边外还需封背。将3 块试板浸入GB/T 6682-2008 规定的三级水中，试验结束后取出样板观察。如出现起泡、生锈、开裂、剥落等涂膜病态现象，按 GB/T 1766-2008 进行描述。
耐融性、耐破性、对油性
按 GB/T 9274-1988 中甲法的规定进行。液体介质分别为:50 g/L 酸溶液、50g /L 氢氧化钠溶液和符合 GB 1922-2006 规定的3 号普通型油漆及清洗用溶油或商定的油品。试验结束后取出样板观察。如出现起泡、生锈、开裂和剥落等涂膜病态现象，按 GB/T 1766一2008 进行描述。
连续冷凝试验
按 GB/T 13893一2008 的规定进行。试验结束后取出样板观察。如出现起泡、生锈、开和剥落等涂膜病态现象，按 GB/T 1766-2008 进行描述。
附中性盐雾
按 GB/T 1771-2007 的规定进行(试板不划线)。试验结束后取出样板观察。如出现起泡、生锈、开裂和剥落等涂膜病态现象，按 GB/T 1766-2008 进行描述。试板四周边像、板孔围5 mm以内及外来因素引起的破坏现象不做考察。
人工气候老化性
按 GB/T 1865-2009 中循环A 的定进行试验。结果的评定按 GB/T 1766-2008 进行描述。
